射线检测中如何按照ASME V摆放标记位置
2024-02-02
来源：伟臣答疑
按照ASME V第二章T275位置标记的摆放要求如下：
位置标记（见图T-275）应在射线底片上图像显示，拍片时位置标记应放置在被检测部件上，而不是在曝光盒或暗袋上。在允许的情况下，它们应永留标记在被检测部位的表面，或在拍片布置图上标注，在规定的射线照片保存期限内，标记的方式应能使射线检测的区域与部件上的位置准确对应。此外，它们的位置不限制感兴趣的区域或者需要解释评定的区域。还应在射线照片上提供证据证明已要求完全覆盖需要检测的区域......
下图A和B描述了位置标记和感兴趣区域的关系：

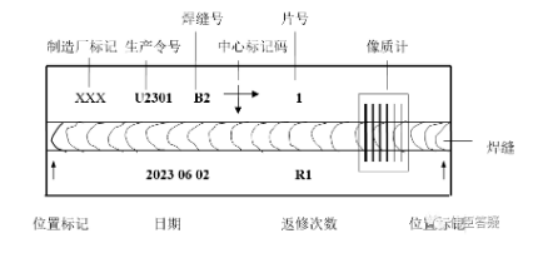

国内大部分ASME单位在进行ASME V拍片，大部分采用以下的箭头铅字方法进行标记：
建议在按照ASME V或EN ISO标准检测，可以采用如下铅尺进行标记：
获得的底片上标记：
